Tuote koostuu komponenteista eli osista, artikkeleista, paikkavarauksista ja työajoista. Tarvittavien komponenttien hahmottamisessa auttaa seuraavat kysymykset:

  1. Mitä myytäviä tuotteita tarvitaan? - Tuotteet
  2. Millaisia valintoja tarvitaan tuotteen ominaisuuksien määrittelyyn myyntitilausta syötettäessä? Onko jokaisella erilaisella tuotteella oma koodi, vai tehdäänkö esim. materiaalivalinta määrittelemällä paikkavaraukselle arvo. - Paikkavaraukset
  3. Mitä arvoja paikkavarauksille tarvitaan? - Osat ja artikkelit
  4. Millainen on tuotteen rakenne? Mitä osia tuotteen valmistukseen tarvitaan? Miten rakenne kannattaa määritellä, että se on mahdollisimman yleiskäyttöinen? - Osat
  5. Mitä raaka-aineita ostetaan? - Artikkelit

Näihin kysymyksiin ei ole yhtä oikeaa vastausta ja FuturaPlanin tuorerakenne taipuu monenlaisiin lähestymistapoihin ja ratkaisuihin. Aloitetaan pohtiminen myyjän kannalta. Eli mitä hän myy ja millaisia valintoja tarvitaan?

Tuotteet

Valitaan lähetysmistapa, jossa ruokapöydästä luodaan tuote jokaisesta eri pöytälevyn paksuudesta.

KoodiNimiKomponenttityyppiOletusmitat (X, Y, Z)Lisäkentät
RUOKAPÖYTÄ25Ruokapöytä 25Pöytä1600, 900, 740

Pöytälevyn paksuus: 25 mm
Jalan leveys: 50 mm

RUOKAPÖYTÄ30Ruokapöytä 30Pöytä1600, 900, 740

Pöytälevyn paksuus: 30 mm

Jalan leveys: 75 mm
RUOKAPÖYTÄ40Ruokapöytä 40Pöytä1600, 900, 740

Pöytälevyn paksuus: 40 mm

Jalan leveys: 100 mm

Käytännössä kannattaa tässä vaiheessa luoda vain yksi tuote, jolla pääsee testaamaan tuoterakennetta. Loput tuotteet voidaan luoda helposti kloonaamalla, kun testituotteelle on määritelty rakenne ja se on todettu toimivaksi.

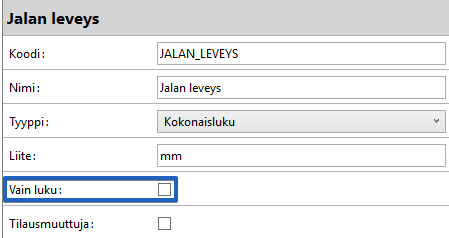

Ruokapöydän kannen paksuutta ja jalkojen leveyttä ohjataan tuoteparametreillä (lisäkentillä), jotka on yhdistetty Pöytä-komponenttityyppiin. Jalan leveys on vielä muokattavissa tilausta syötettäessä. Muokkaus estetään valitsemalla lisäkentän Vain luku -valinta.

Paikkavaraukset eli valinnat

FuturaPlanin tuotehallinannassa valintoja tehdään lisäämällä tuoterakenteeseen paikkavarauksia, eli komponentteja joiden arvo määritellään vasta tilausta syötettäessä. Paikkavarauksen arvoksi kelpaavat kaikki samaa tai alikomponenttityyppiä olevat osat ja artikkelit.

Ruokapöydän tapauksessa riittää yksi valinta, pöydän materiaali. Tehdään tätä varten paikkavaraus MATERIAALI.

KoodiNimiKomponenttityyppi
MATERIAALIMateriaaliSahatavara
  1. Avaa paikkavaraukset välilehti (Tuotehallinta → Paikkavaraukset) ja paina Lisää -nappia.
  2. Syötä yllä olevassa taulukossa näkyvät arvot.
  3. Tyhjennä Piilotettu-valinta, jolloin paikkavaraus on näkyvissä tilaustenkäsittelyssä ja sen arvoa voidaan vaihtaa.
  4. Jos haluat asettaa paikkavaraukselle oletusarvon, se tehdään kohtaan Oletuskomponentti. Tässä kohtaa esimerkkiä tietokannassa ei vielä ole yhtään arvoksi kelpaavaa komponenttia.
  5. Hyväksy tiedot painamalla Tallenna.

Paikkavarauksen arvoksi kelpaavat vaihtoehdot luodaan artikkeleina ja tästä lisää seuraavassa kappaleessa.

Komponenttityypin materiaalipaikkavaraus

Komponenttityypille voidaan määritellä paikkavaraus, joka kertoo ko. komponenttityypin mukaisen komponentin materiaalin. Tätä kutsutaan materiaalipaikkavaraukseksi. Esimerkissämme koko tuoterakenteen materiaalin kertoo edellä luotu Materiaali-paikkavaraus, eli asetetaan se materiaalipaikkavaraukseksi seuraaville komponenttityypeille (Tuotehallinta → Ominaisuudet → Komponenttityypit):

  • Puurakenne
  • Pöydän rakenne
  • Pöytä

Kun materiaalipaikkavaraus on asetettu, järjestelmä osaa päätellä ko. komponenttien materiaalin materiaalipaikkavarauksen arvon perusteella.

Artikkelit

Artikkeleina mallinnetaan kaikki pöytää varten ostettavat meteriaalit, jotka on esitetty seuraavassa taulukossa.

KoodiNimiVäritKomponenttityyppiHintayksikköLaskentayksikköMuuntokerroinLisäkenttien arvotKommentit
KOIVUKoivu sahatavara Sahatavaramm1Leveys: 150 mm
Paksuus: 50 mm		Komponenttityyppi on Sahatavara, eli artikkeli voidaan valita Materiaali-paikkavarauksen arvoksi.
KULMARAUTA 40X40X40Kulmarauta 40x40x40x2.5 Helakplkpl1
KALUSTELAKKAKalustelakkaHimmeä, puolihimmeä, puolikiiltävä, kiiltäväLakkalm²14 (menekki n. 0,07 l/m² eli riittoisuus 14 m²/l)
KALUSTEMAALIKalustemaali

Musta, punainen ja valkoinen

Maalilm²10 (menekki n. 0,1 l/m² eli riittoisuus 10 m²/l)
MÄNTYMänty sahatavara Sahatavaramm1

Leveys: 150 mm
Paksuus: 50 mm

Komponenttityyppi on Sahatavara, eli artikkeli voidaan valita Materiaali-paikkavarauksen arvoksi.
PUULIIMAPuuliima Liimakgm²10 (menekki 0,1 kg/m² eli riittoisuus 10 m²/kg)
PUURUUVI 5XPuuruuvi 5 mm Ruuvilaatikkokpl1000 (myydään 1000 kpl laatikoissa)Paksuus: 5 mm
TAMMITammi sahatavara Sahatavaramm1

Leveys: 150 mm
Paksuus: 50 mm

Komponenttityyppi on Sahatavara, eli artikkeli voidaan valita Materiaali-paikkavarauksen arvoksi.
VANERI 5Vaneri 5 mm Levym²m²1Paksuus: 5 mm

Luodaan yllä olevassa taulukossa olevat artikkelit:

  1. Avaa artikkelit välilehti (Tuotehallinta → Artikkelit) ja paina Lisää -nappia.
  2. Syötä yllä olevassa taulukossa näkyvät arvot. Esim. hukkaprosentin voit päättää itse.
  3. Tyhjennä Piilotettu-valinta ainakin materiaalina toimivilta artikkeleilta, jolloin ne ovat valittavissa tilausten käsittelyssä.
  4. Hyväksy tiedot painamalla Tallenna.

Osat

Ruokapöytää varten tarvitaan seuraavanlaisia osia:

OsanumeroKoodiNimiKomponenttityyppiKommentti
1PÖYDÄN RAKENNEPöydän rakennePöydän rakenneTämä osa kasaa yhteen kaikki ruokapöytään tarvittavat osat. Tämä ei ole välttämätön, mutta se helpottaa tuotteen hallintaa ja eri tuotevariaatioiden luomista.
2LIIMAPUULiimapuuPuurakenne
3PK LIIMAPUUPintakäsitelty liimapuuPuurakenne
4RIMARimaPuurakenne
5PK RIMAPintakäsitelty rimaPuurakenne
6PÖYDÄN JALKAPöydän jalkaPuurakennePöydän jalka koostuu kahdesta erilaisesta elementistä, jotka yhdistetään toisiinsa käyttäen ponttiliitoksia.
7JALAN ELEMENTTI 1Jalan elementti 1Puurakenne
8JALAN ELEMENTTI 2Jalan elementti 2Puurakenne

Luodaan osat seuraavasti:

  1. Avaa osat välilehti (Tuotehallinta → Osat) ja paina Lisää -nappia.
  2. Syötä yllä olevassa taulukossa näkyvät arvot.
  3. Hyväksy tiedot painamalla Tallenna.

Osien rakenne

Varsinainen tuoterakenne saadaan kun edellä mainitut osat liitetään yhteen tuoterakenteeksi seuraavan taulukon mukaan.

IndeksiOsanumeroKoodiNimiLukumääräKommentti
 1PÖYDÄN RAKENNEPöydän rakenne1
13   PK LIIMAPUUPintakäsitelty liimapuu1Pintakäsitelty pöydän kansi
1.12      LIIMAPUULiimapuu1Puuvalmis pöydän kansi
1.1.14         RIMARima*Rimojen lukumäärä riippuu pöydän leveydestä ja valitusta riman eli sauvan leveydestä.
25   PK RIMAPintakäsitelty rima2Tukirima pöydän päätyihin
2.14      RIMARima1
35   PK RIMAPintakäsitelty rima2Tukirima päydän sivuille
3.14      RIMARima1
46   PÖYDÄN JALKAPöydän jalka4Pöydän jalka koostuu neljästä elementistä, jotka yhdistetään toisiinsa käyttäen ponttiliitoksia.
4.17      ELEMENTTI 1Jalan elementti 12
4.1.13         PK LIIMAPUUPintakäsitelty liimapuu1
4.1.1.12            LIIMAPUULiimapuu1
4.1.1.1.14               RIMARima*Rimojen lukumäärä riippuu jalan leveydestä ja valitusta riman eli sauvan leveydestä.
4.28      ELEMENTTI 2Jalan elementti 12
4.2.13         PK LIIMAPUUPintakäsitelty liimapuu1
4.2.1.12            LIIMAPUULiimapuu1
4.2.1.1.14               RIMARima*Rimojen lukumäärä riippuu jalan leveydestä ja valitusta riman eli sauvan leveydestä.

Lisää PÄYDÄN RAKENNE -osan tarvitsemat aliosat seuraavasti.

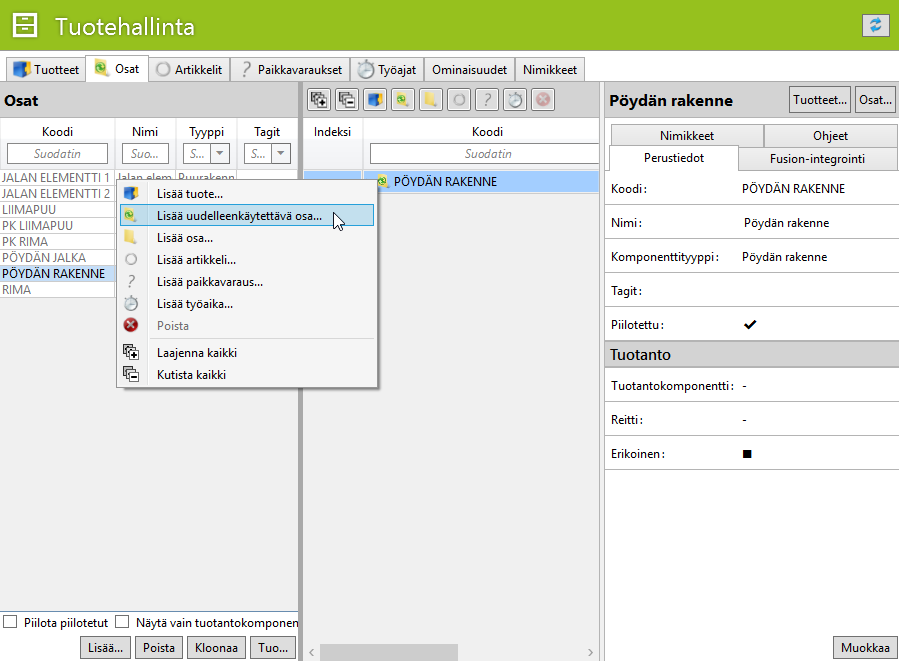

  1. Avaan osat välilehti (Tuotehallinta → Osat) ja valitse PÖYDÄN RAKENNE -osa vasemmalla olevasta listasta.
  2. Valitse juurisolmu keskellä olevasta puunäkymästä käyttäen hiiren oikeaa nappia, jolloin saat esiin kontekstivalikon. Valitse Lisää uudelleenkäytettävä osa... -toiminto.
  3. Valitse PK LIIMAPUU -osa avautuvasta listasta.
  4. Syötä yllä olevan taulukon mukaiset mitat X, Y ja Z -kenttiin.
  5. Syötä lukumääräkenttään yllä olevan taulukon mukainen lukumäärä.
  6. Lisää muut PÖYDÄN RAKENNE -osan aliosat vastaavasti.

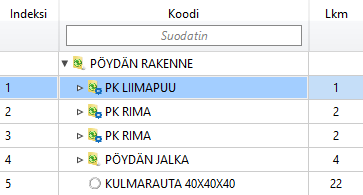

PÖYDÄN RAKENNE -osa näyttää valmiina seuraavanlaiselta:

Muut osat tehdään vastaavasti.
